ZW캐드 ZWCAD MFG 기계 설계 위한 도면층 사용자 정의 방법 - 출처 : 지더블유캐드코리아

ZWCAD

by (주)인트라솔루션 2023. 9. 22. 12:10

본문



안녕하세요!
ZWCAD & ZW3D 공식파트너
(주)인트라솔루션입니다.



오늘은 기계 제조 설계 전문
캐드 솔루션
ZWCAD MFG의 도면층
사용자 정의 방법에 대해 알아보겠습니다.





ZW캐드 MFG 2024
출처 : 지더블유캐드코리아



ZW캐드 MFG는
기계 제조 산업 고객사분들께
꼭 필요한 기능들만 별도로 만들어 담은
기계 설계 도구로,
작업 시간을 약 65% 절감시키는
효과가 있습니다.



ZWCAD MFG는 국제 표준을 준수하는
다양한 부품 라이브러리를 제공하여
사용자들의 부품 삽입 및 편집 과정에
유연성을 더하고 디자인 프로세스를
가속화하는 다양한 도구를 제공합니다.



ZWCAD MFG 2024
대표적인 기능들을
하나씩 확인해보겠습니다.



ZWCAD MFG

** ZW캐드 MFG는 기존
ZWCAD Mechanical
(지더블유캐드 매커니컬)에서
디지털화와 혁신으로
나아가는 단계의
제품 개발 역량을
강조하기 위해 명칭이 변경된 것입니다. **






ZWCAD MFG
도면층 사용자 정의



ZWCAD MFG의
도면층 사용자 정의 기능은
도면 설계 전, 도면층의 사용자를
정의하는 기초 단계입니다.





01.지더블유캐드 MFG 도면층 정의

'기초 설정'을 통해
기능별 도면층 사용자 정의를
진행합니다.

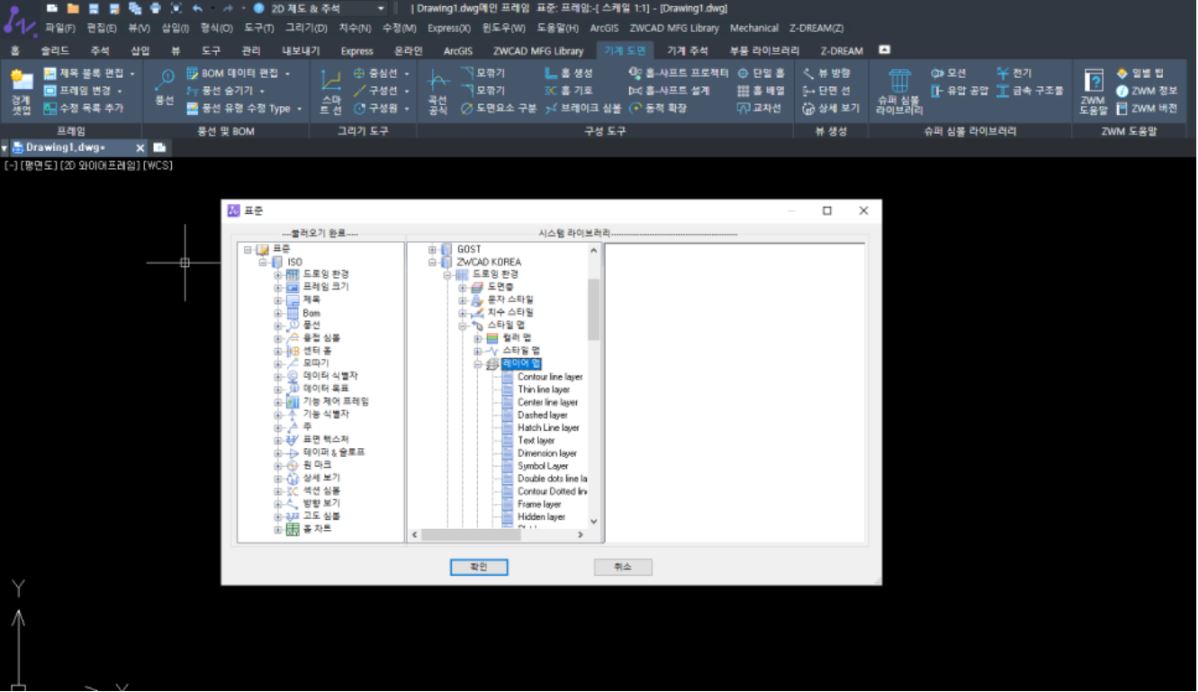

스타일 구성
ZWCAD 대화상자 우측 표준탭에서
<추가>버튼을 클릭하여
표준을 선택하고
스타일 이름을 지정해
스타일을 생성합니다.





2. 드로잉 환경에서 <도면층>을
클릭하여 필요한 도면층에 사용자
정의하기를 진행합니다.

3. 색상, 선종류, 이름 등을 선택해
도면층 별로 설정하고
'확인'버튼을 클릭합니다.



02.지더블유캐드 MFG 도면층 지정 객체 캡핑



4. 위에서 설정한 도면층 매핑을
위해 스타일 맵에서
'레이어 맵'을 클릭합니다.
객체 유형에 맞게
설정해둔 도면층을 매핑합니다.

5. 설정이 완료되면 '확인'을 클릭합니다.
경계, 치수, 해치 및 중심선을 작성하여
각 객체 도면층의 색상 및 선 유형 배치를 확인합니다.



6. 생성된 객체는 설정한
도면층으로 배치되어 있습니다.
스타일을 커스터마이징하여
사용하시면 설계 효율성이
더욱 향상됩니다.
