오늘은 3D 캐드뷰어
캐드브로(CADbro)에 대해서
소개해드리겠습니다.

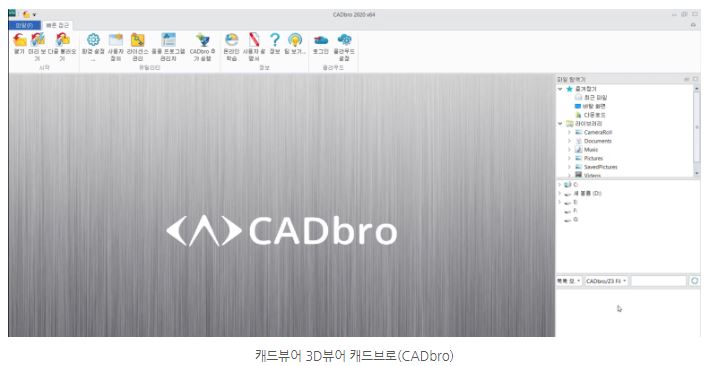

3D 캐드뷰어 캐드브로(CADbro)란?



캐드브로(CADbro)는 다양한 데이터 호환을
활용해 부서간 효율을 극대화 하는
3D뷰어 입니다.

​

신속한 제품 검토 및 분석
설계 검증을 위해 만들어졌으며,
Iaas(Alibaba ECS) 기반으로
개발된 Saas 유형을 통해
3D 데이터 확인 및 프로젝트 관리
서비스를 제공하고 있습니다.

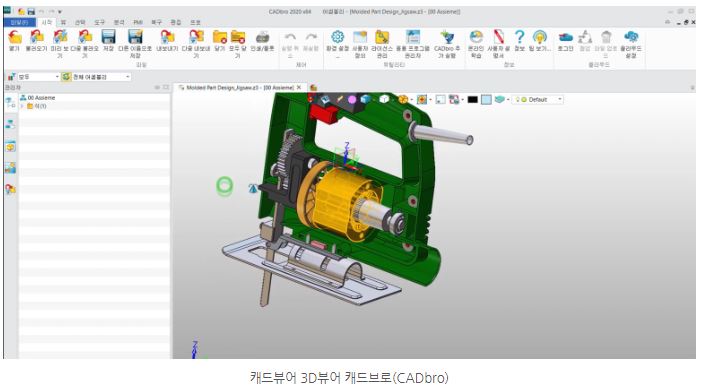

3D 캐드뷰어 캐드브로란?



캐드브로(CADbro) 의 필요

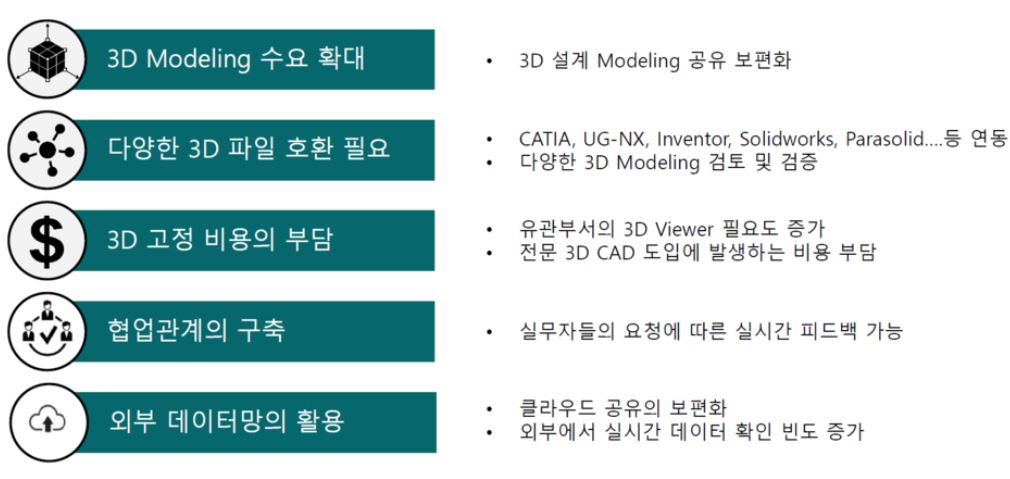

캐드브로의 필요성



최근 3D 모델링 수요가 확대되며,
협력업체 및 유관부서 등에 3D 모델링
확인 필요성이 증대되었습니다.
이로인해, 3D CAD를 도입하자고 하니
비용적인 부담을 무시할 수 없습니다.

​

캐드브로(CADbro)는
IGES, STP뷰어 뿐만아니라,
카티아(CATIA), UG NX, 솔리드웍스(Solidworks)
파라솔리드(parasolid) 등 현재 대부분의
3D CAD 모델과 호환이 가능합니다.
이와 같은 캐드뷰어를 통해
실무자들의 요청에 따른 실시간 피드백을
제공하고, 3D CAD 도입에 발생하는
비용을 최소화할 수 있습니다.

​

뿐만 아니라 3D뷰어 캐드브로는
외부 데이터망(클라우드서비스)를 활용해
외부에서 실시간으로 데이터 확인을
할 수 있도록 서비스를 제공하므로
업무효율을 극대화 할 수 있습니다.



3D모델링 캐드뷰어 - 캐드브로(CADbro) 주요기능

1. 데이터 호환

 - 캐드브로(CADbro)는 STEP 및 IGES는 물론 대부분의 3D CAD 모델링 호환이 가능합니다.
 - STP뷰어가 가능합니다

​

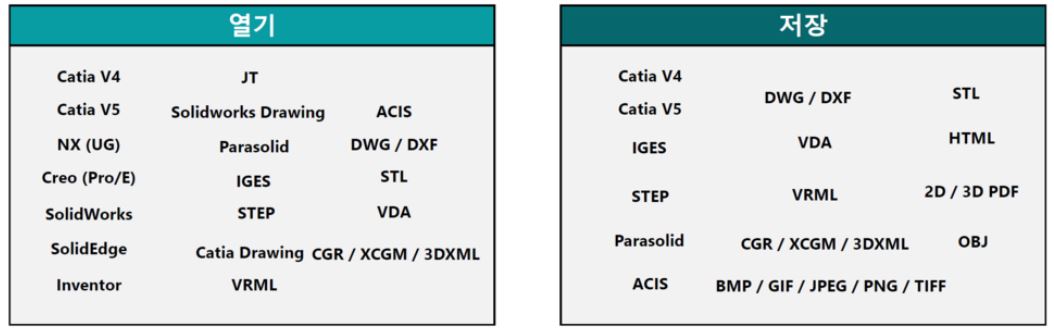

캐드브로(CADbro) 호환성

​
2. 치수 및 주석 표시

 - 3D 모델링 상 치수 및 주석, 기호, 메모, 좌표, 가공 처리 방법, 공차 등 표시가 가능합니다.
 - 실무자가 직관적으로 3D 모델을 확인하고 검증하는데 탁월합니다.

​

캐드브로(CADbro) 치수 확인 주석 표시

​
3. 모델 분석

 - 거리, 각도, 면적 등 2D 기반 설계 분석
 - 무게, 부피, 곡률 등 3D 기반 모델링 분석
 - 품질, 구배, 언더컷 등 엔지니어링 분석

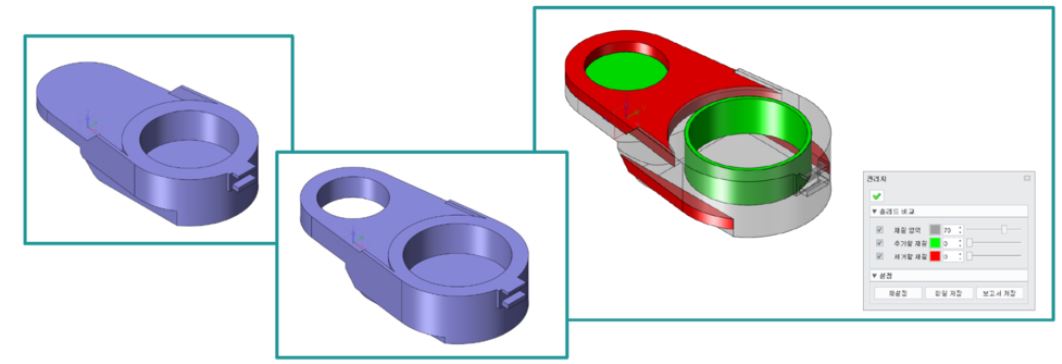

캐드브로(CADbro) 모델분석

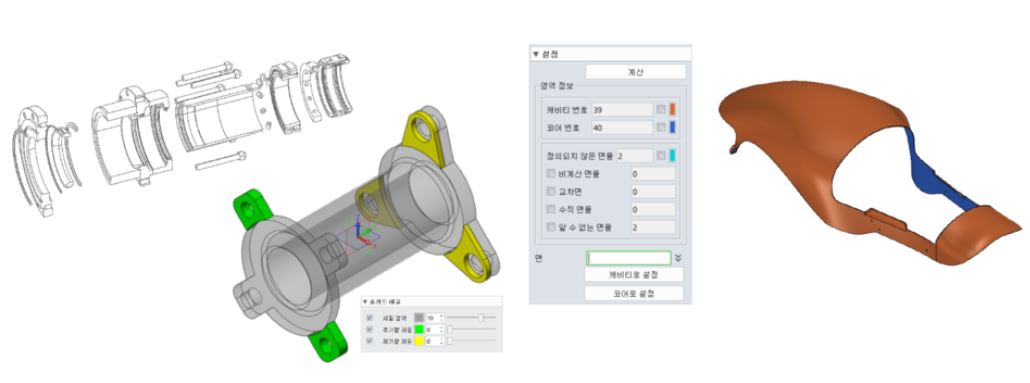

4. 모델 검증

 - 어셈블리 작업 시, 발생하는 간섭부 체크 및 분해뷰 확인이 가능합니다.
 - 파트 검증 등 직관적인 확인이 가능합니다.
 - 코어 및 캐비티 영역 분석 등 금형 설계에 필요한 부가 기능을 제공합니다.

캐드브로(CADbro) 모델 검증

​

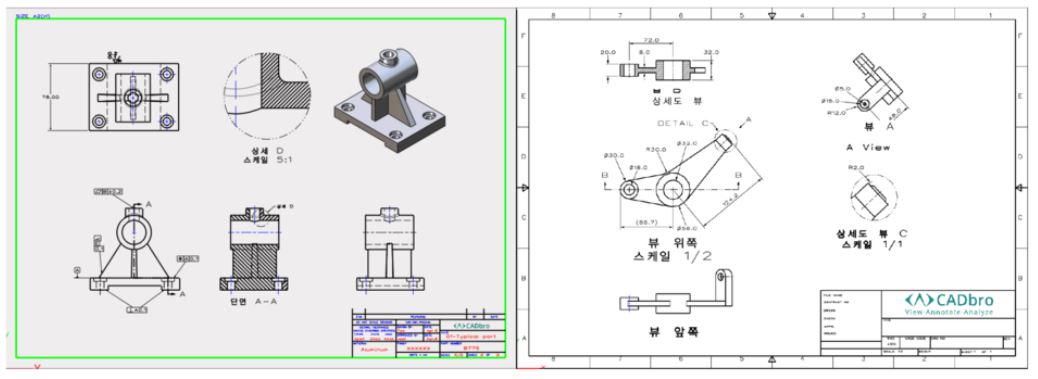

5. 2D 도면 작도

 - 불러온 3D 모델링 데이터를 활용해 2D 도면 제작이 가능합니다.
 - 레이아웃, 단면뷰, 투영뷰, 보조뷰, 상세뷰 등 상세 도면 내역 작업이 가능합니다.

​

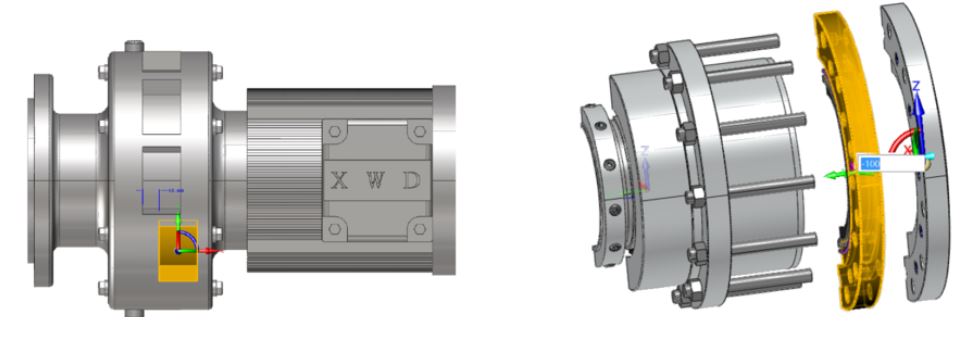

6. 설계 변경

 - 3D뷰어 캐드브로(CADbro)는 History가 없는 타 데이터도 수정 및 편집이 가능합니다.
 - 형상 개체의 이동, 복사, 회전 및 컴포넌트 이동/드래그를 통해 직관적인 파트 이동이 가능합니다.

​

7. 데이터 복구

 - 면 이동, 막음 등 편집 기능을 활용해 오류가 있는 데이터를 복구할 수 있습니다.
 - 임폴트한 데이터가 공차 문제로 인해 깨지거나 병합하지 못한 부분을 자동으로 복구합니다.

​

8. 설계 검증

 - 불러온 데이터에서 편집된 부분을 표시해 직관적으로 확인이 가능합니다.
 - 파트 비교를 통해 설계 변경 사항 확인이 가능합니다.

​

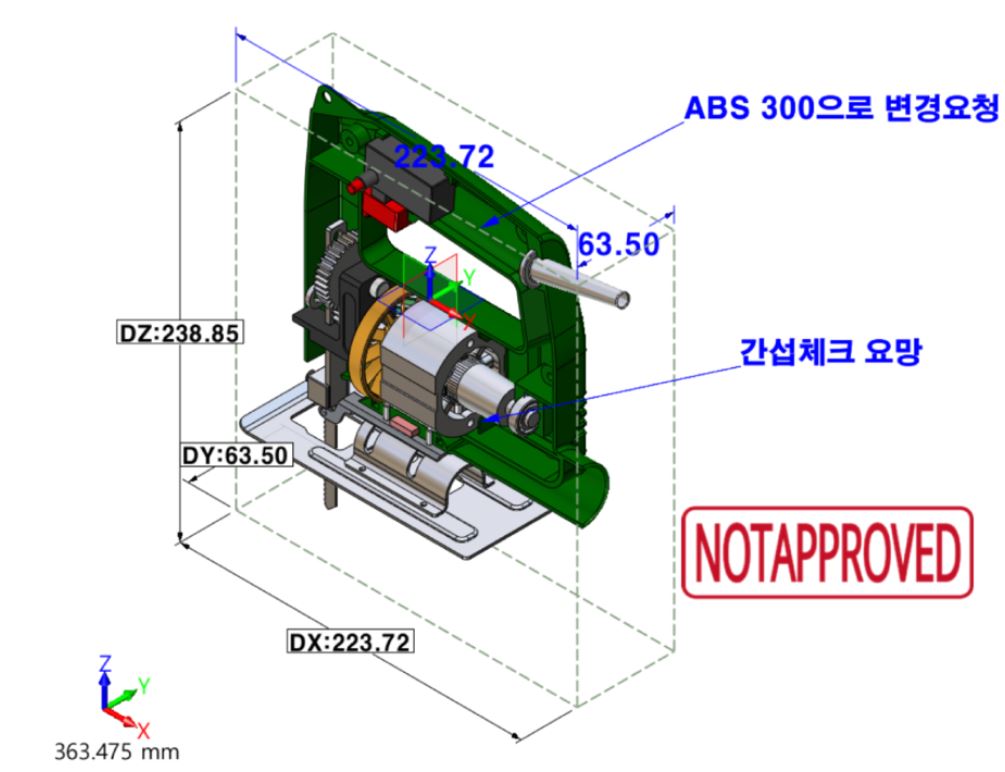

9. 설계 검토

 - 치수 및 주석 추가해 온라인 검수가 가능합니다.
 - 승인 / 미승인 등 유용한 스탬프 제공합니다
 - 저장된 코멘트를 임폴트해 타 PC에서도 이력 열람이 가능합니다.

​


10. 온라인 협업 시스템

 - 실시간 데이터를 공유하며 채팅이 가능한 온라인 회의가 가능합니다.
 - 협업 진행 사항을 녹화하여 종료 후 업무 논의사항을 재확인 할 수 있습니다.
 - 멀리있어도 실무자끼리 협업이 가능합니다.

11. 캐드브로(CADbro) 클라우드

 - 1개 라이선스로 최대 100인까지 사용 가능, 200GB 데이터 저장소 제공
 - 스마트폰 및 테블릿 PC로 3D뷰어 모델링 확인 가능
 - 클라우드 서버를 통해 파일 관리 및 공유 가능

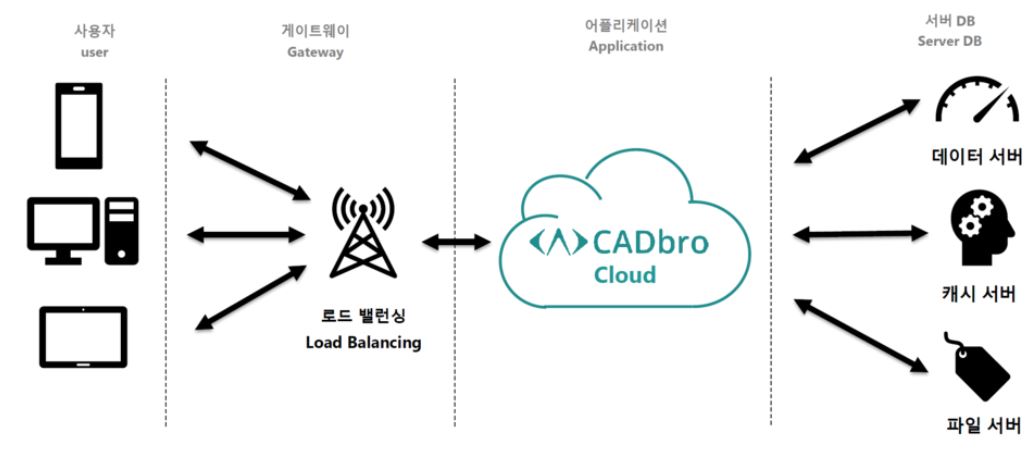

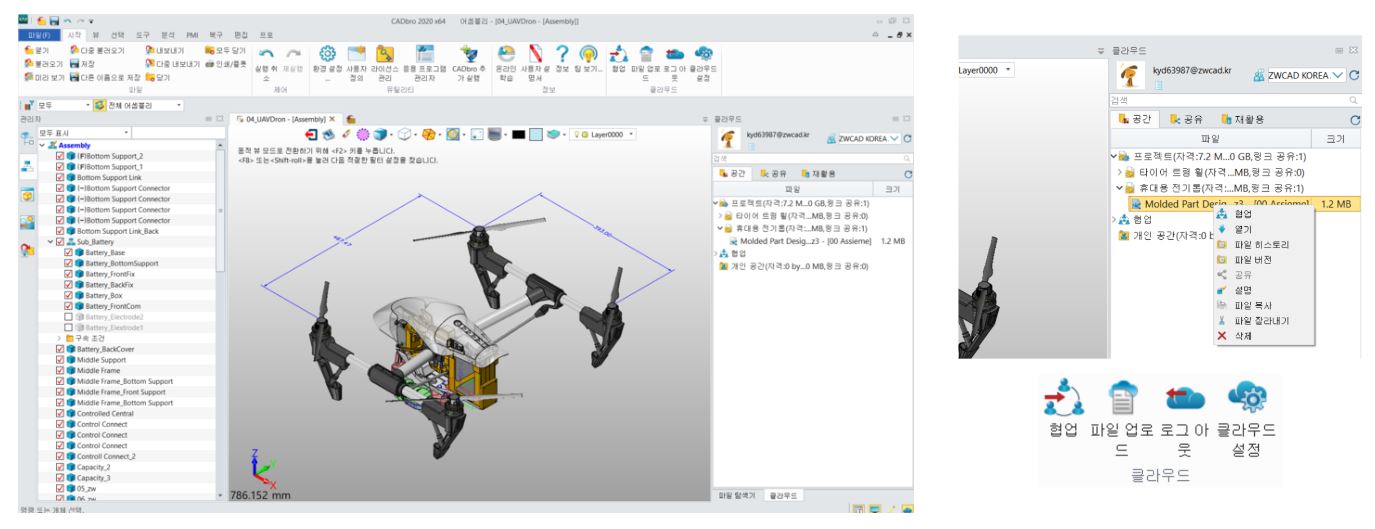

캐드브로(CADbro) 클라우드 구성

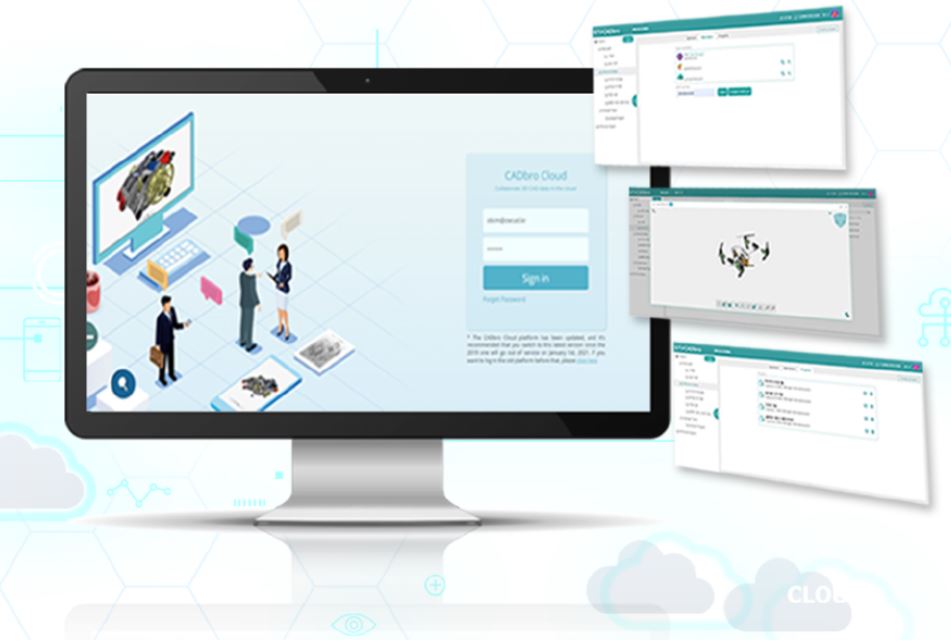

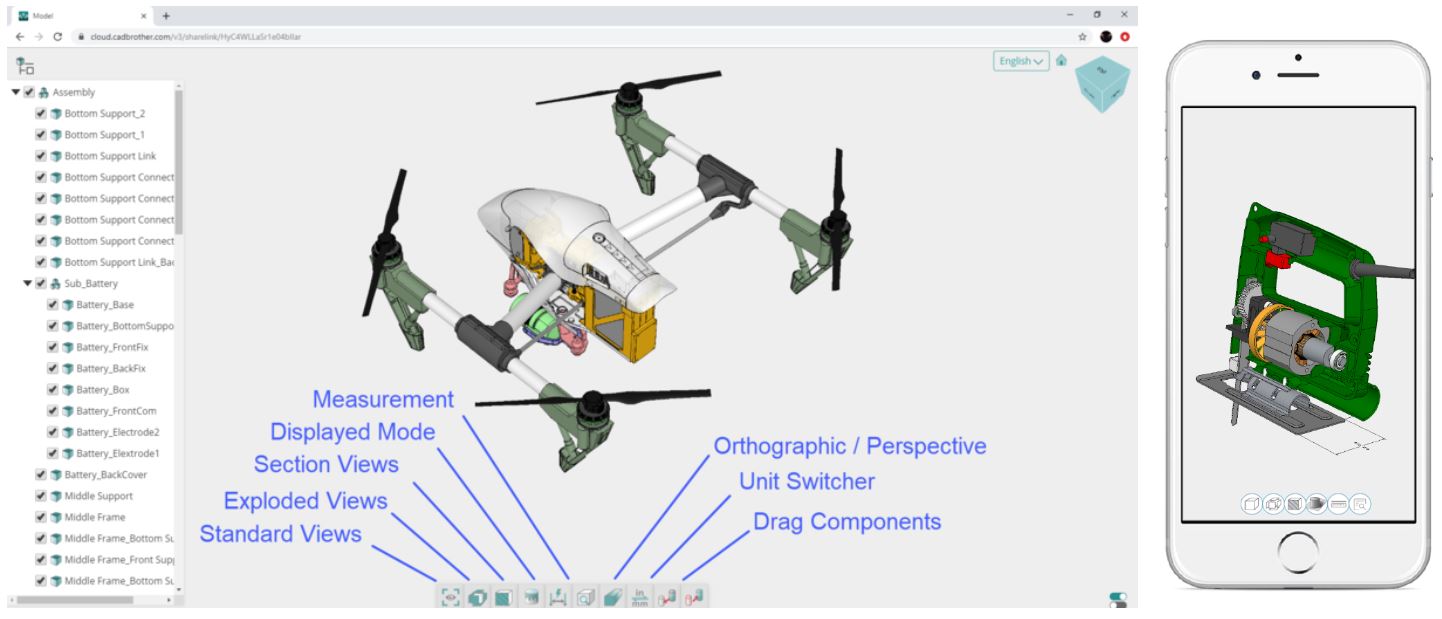

캐드브로(CADbro) 클라우드 서비스 화면

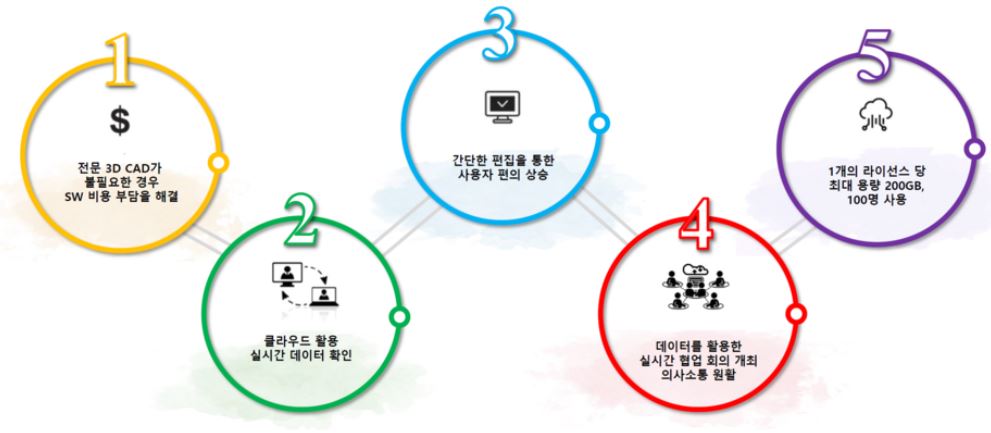

3D뷰어 캐드브로(CADbro) 도입 효과

캐드뷰어 및 3D뷰어 캐드브로(CADbro)를 도입하신다면,
1. 전문 3D 캐드가 불필요한 경우 S/W 비용을 최소화 할 수 있습니다.
2. 클라우드 활용 실시간 데이터 확인이 가능합니다.
3. 간단한 편집을 통해 편리하게 사용이 가능합니다.
4. 데이터를 활용한 실시간 협업 회의로 의사소통이 원활합니다
5. 1개 라이선스 당 최대 용량 200GB 100명이 사용 가능합니다.
